cad三維螺栓怎么畫

工具：1、首先輸入快捷命令pol繪制正六邊形；然后輸入圓命令C繪制螺孔攻絲前的孔；接下來最重要的一步：輸入面域快捷命令reg回車，分別點擊畫好的六邊形、圓，創建兩個面域。再點擊【差集】命令，依次點擊六邊形面域，回車，點擊圓面域，回車，就可以做出如下圖面域：2、拉伸：點擊拉伸按鈕，選中上圖面域進行拉伸。3、然后選擇"螺旋"工具或者輸入命令helix回車,以孔的圓心為圓心,根據螺紋規格,輸入直徑,圈高(螺距).,螺旋高度.畫出螺旋線。4、然后切換繪圖平面：輸入UCS命令，分別指定原點（螺旋線一端），X軸和6

愚喬啊高粉答主

2019-07-17繁雜信息太多，你要學會辨別

工具：1、首先輸入快捷命令pol繪制正六邊形；然后輸入圓命令C繪制螺孔攻絲前的孔；接下來最重要的一步：輸入面域快捷命令reg回車，分別點擊畫好的六邊形、圓，創建兩個面域。再點擊【差集】命令，依次點擊6

檀圖鈕瓏

2019-04-01TA獲得超過3萬個贊

是畫這樣的圖形嗎?先畫出螺栓的主體,然后用三維建模下的螺旋,根據螺栓的規格,確定底直徑,頂直徑,圈高,(螺距),螺旋高度.畫出齒形截面,用掃掠.掃掠對象為齒形截面,路徑為螺旋線.完成后,做差集.

cad螺栓的畫法

本人以牙頂圓為12，牙底圓為10，螺距為2，有螺紋的部分為40來說明畫法：第一步：將模型空間設置為軸測圖的繪圖環境第二步：畫出直徑為12的軸測圓，再過軸測圓的圓心1的位置畫直徑為10的軸測圓，并將兩個圓相重疊的部分修剪第三步：將修剪后的圖形復制，復制距離為2第四步：再將被復制的圖形沿30度方向矩形陣列，并設置行數為1，列數為19，列偏移為2。最后螺栓就畫好。非常容易，你仔細畫畫。祝你好運！

勾星星姬歌

2019-06-10TA獲得超過2.9萬個贊

告訴你畫法。大R所對應的正面弧的圓心在在基準中線上。以大R的圓心做中線的平行線與小r面的中線相交的點為圓心，與大R等徑畫弧。與面相交后擦掉多余部分，得到的才是實際圖形尺寸。

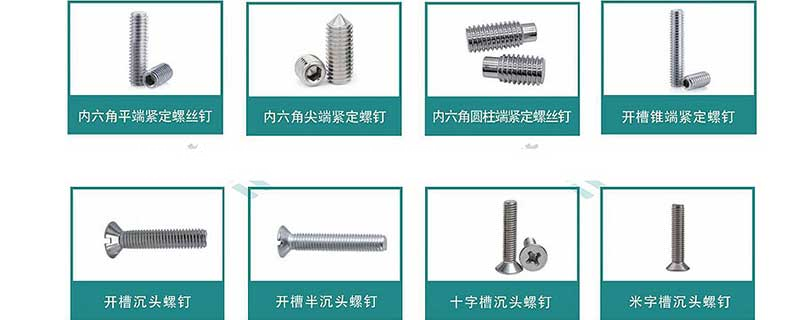

cad螺絲螺紋怎么畫

請參照以下步驟在CAD軟件中畫螺絲螺紋。1、首先在電腦上用CAD軟件打開畫了一部分的圖紙，可以看到下圖中的圖紙就差螺紋了。2、然后分別畫一條45°的斜線和一條120°的斜線，如下圖所示。3、以中心線為起點，向上畫一條長26.944的線段，這里畫的是美制12#螺紋，26.944是該螺紋的大徑，可以要根據所畫的實際螺紋尺寸來畫。4、然后以26.944線段的中點為起點，向右畫一條直線。5、然后按照下圖中的形狀來修剪刪除多余的線段。6、然后再畫一條60°角的斜線，如下圖所示。7、然后延長右邊的短線13

j88r

2017-12-22知道合伙人軟件行家

（1）螺紋參數①牙型：在通過螺紋軸線的剖面上，螺紋的輪廓形狀稱為牙型。相鄰兩牙側面間的夾角稱為牙型角。常用普通螺紋的牙型為三角形，牙型角為60°。②大徑、小徑和中徑：大徑是指和外螺紋的牙頂、內螺紋8

好人100個77

2015-12-19TA獲得超過6431個贊

第一步，用直線工具畫如圖1的圖形，并將它轉換成面域。 第二步，操作菜單“繪圖”→“建?！薄靶D”，命令行窗口提示“選擇要旋轉的對象：”，點擊剛才生成的面域并回車，命令行窗口接著提示“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>：”，捕捉并點擊面域左上角，命令行窗口又提示“指定軸端點：”，捕捉并

百度網友f97d32b

2010-06-08

1.2.1.1 螺紋及螺紋緊固件的畫法 (1) 外螺紋與內螺紋 螺紋牙頂圓的投影用粗實線表示，牙底圓的投影用細實線表示。螺紋的倒角或倒圓部分也要畫出。在垂直于螺紋軸線投影面的視圖中，表示牙底的細實線只畫圓3/4圈，此時螺桿或螺孔上的倒角投影不應畫出。有效螺紋的終止界限，用粗實線表示。 現在還沒到2級，發不了圖片，我抄

板麥瀧鴻飛

2019-11-03TA獲得超過3753個贊

cad2006螺紋只能用弧線旋轉做，2008開始里面有現成的。不過旋轉出的效果是一樣的。你先用pol做個6邊形擠出高度再做一個圓柱體（cylinder）給出高度，再用?。╝rc）做兩個半圓把第二個半圓旋轉15度或其它，把這兩個半圓復N個后，再做一個小圓，用放樣工具就可以做出螺紋了展開更多回答
